SWA kabelio izoliacijos nuėmimas su KNIPEX TubiX® vamzdžių pjaustytuvu – kaip tai atliekama?

SWA kabelio izoliacijos nuėmimas reikalauja kontroliuojamo pjūvio, nes po išoriniu apvalkalu esantį plieninės vielos šarvą reikia perpjauti nepažeidžiant giliau esančios izoliacijos. KNIPEX oficialiai nurodo TubiX® 90 31 02 BK vamzdžių pjaustytuvą kaip vieną iš įrankių SWA kabelio šarvui nuimti. Tinkamai sureguliuotas jis leidžia atlikti tolygų pjūvį aplink šarvą, tačiau po izoliacijos nuėmimo kabelio izoliaciją visada būtina patikrinti. Oficiali KNIPEX SWA kabelio izoliacijos nuėmimo instrukcija

SWA kabelio izoliacijos nuėmimas: kodėl svarbus tikslus pjūvis?

SWA, arba plienine viela armuotame kabelyje, po išoriniu apvalkalu yra plieninės vielos šarvas, kurio paskirtis – suteikti kabeliui mechaninę apsaugą.

Nuimant izoliaciją kyla dvi praktinės užduotys: plienines vielas reikia perpjauti kuo tolygiau, o pjovimo gylį būtina kontroliuoti, kad įrankis nepasiektų gilesnių izoliacijos sluoksnių.

Naudojant peilį ar tam neskirtą pjaustytuvą, pjovimo gylis labai priklauso nuo rankos tikslumo. TubiX leidžia nustatyti pjovimo ratuko padėtį pagal kabelio skersmenį ir sukti įrankį aplink kabelį.

Dirbant su naujo tipo ar dydžio kabeliu, nustatymą pirmiausia verta išbandyti ant trumpo bandomojo kabelio gabalo, o po izoliacijos nuėmimo vizualiai patikrinti izoliaciją.

Kodėl KNIPEX TubiX® tinka SWA kabeliui?

KNIPEX TubiX® 90 31 02 BK pirmiausia yra vamzdžių pjaustytuvas, tačiau KNIPEX plienine viela armuoto SWA kabelio izoliacijos nuėmimą nurodo kaip vieną iš šio modelio panaudojimo būdų. Oficialiajame gamintojo produkto puslapyje modelis nurodomas ir plieninių vamzdžių pjovimui, ir SWA kabelio izoliacijos nuėmimui. KNIPEX TubiX® 90 31 02 BK oficiali produkto informacija

QuickLock ir reguliuojamas pjovimo ratukas

QuickLock mechanizmas leidžia greitai nustatyti pjovimo ratuką pagal apdirbamos detalės skersmenį. Pagal oficialius KNIPEX duomenis, TubiX 90 31 02 tinka 6–35 mm skersmens vamzdžiams ir vamzdžiams, kurių sienelės storis yra iki 2 mm.

SWA atveju 6–35 mm vamzdžių pjaustytuvo darbinis diapazonas automatiškai nereiškia, kad kiekvienas tokio skersmens kabelis turės vienodą šarvą ir konstrukciją. Nustatymas turi būti atliekamas pagal konkretų kabelį.

Pjovimo ratukas ir guoliai

TubiX turi iš aukštos kokybės rutulinių guolių plieno pagamintą pjovimo ratuką ir adatinius guolius pjovimo ratuke bei kreipiamuosiuose ritinėliuose. Gamintojo teigimu, tai padeda pjovimo ratukui ir kreipiamiesiems ritinėliams judėti tolygiai ir palengvina pjovimą.

TubiX nėra vien tik kabeliams skirtas įrankis. KNIPEX tarp jo panaudojimo sričių nurodo ir varinių, žalvarinių bei nerūdijančio plieno vamzdžių pjovimą, ir SWA kabelio izoliacijos nuėmimą. KNIPEX TubiX® vamzdžių pjaustytuvų apžvalga

Jei panašiems darbams ieškote kitų sprendimų, galite palyginti ir Toolnest vamzdžių pjaustytuvų asortimentą.

SWA kabelio izoliacijos nuėmimas su KNIPEX TubiX® žingsnis po žingsnio

Toliau pateikta darbo eiga pagrįsta pačios KNIPEX SWA kabelio instrukcija. Prieš pradėdami darbą įsitikinkite, kad kabelis nėra veikiamas įtampos, ir laikykitės konkrečios instaliacijos bei kabelio gamintojo darbo saugos reikalavimų.

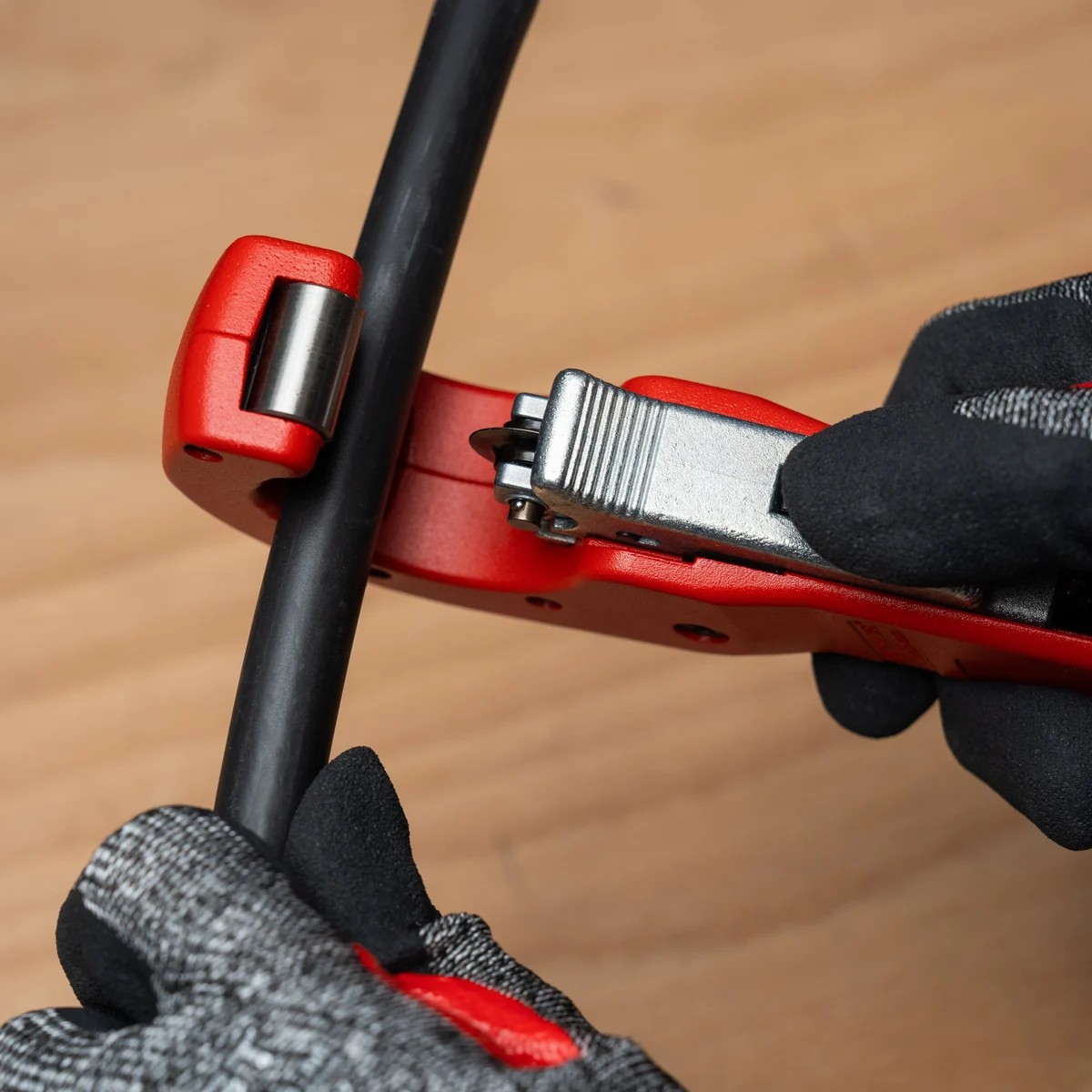

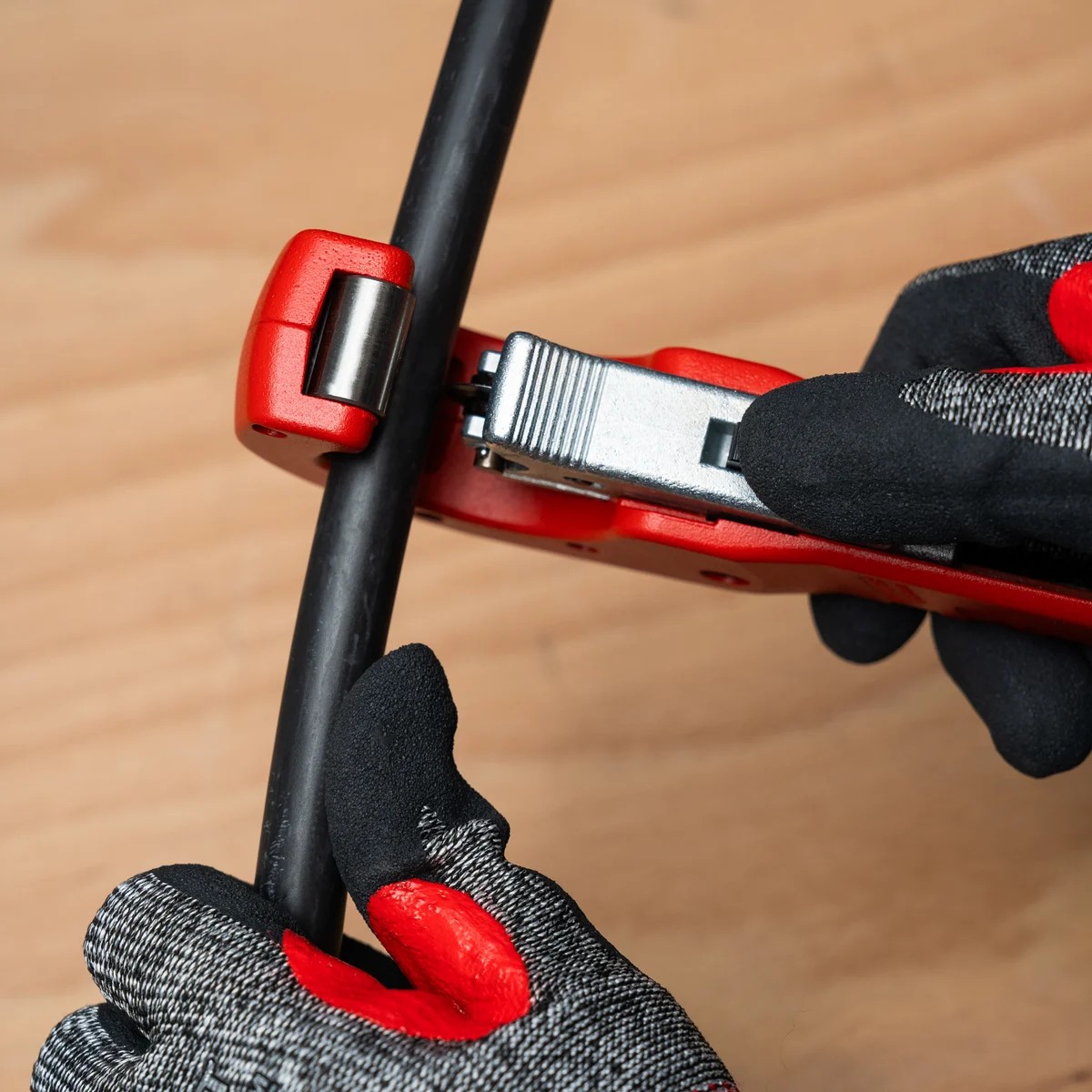

1. Pažymėkite izoliacijos nuėmimo vietą

Išmatuokite, kokio ilgio šarvo ir išorinio apvalkalo dalį reikia pašalinti, ir pažymėkite pjūvio liniją. Uždėkite TubiX aplink kabelį taip, kad pjovimo ratukas būtų tiksliai pažymėtoje vietoje.

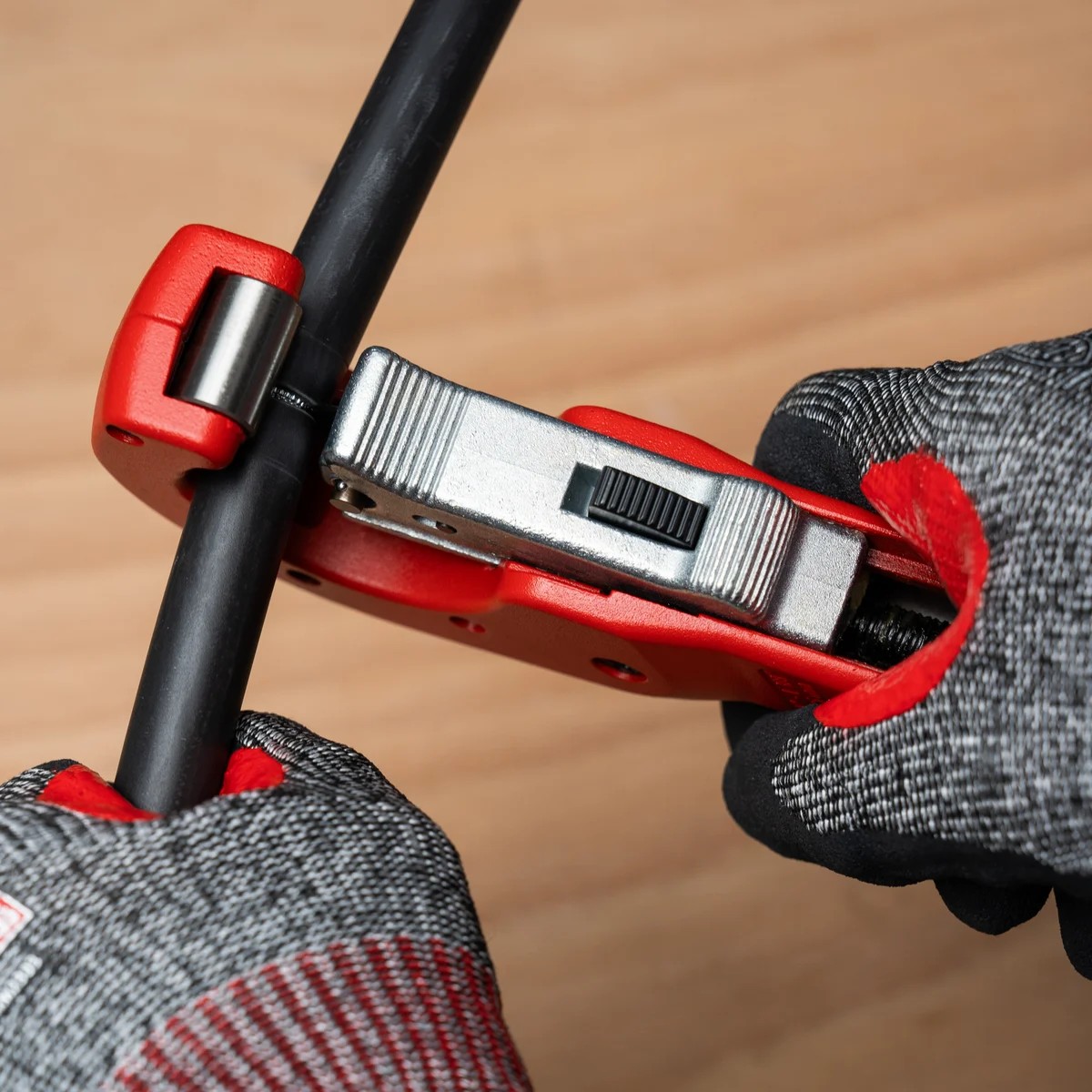

2. Nustatykite įrankį pagal kabelio skersmenį

Uždarykite pjaustytuvą aplink kabelį ir reguliuokite mėlyną nustatymo rankenėlę, kol pjovimo ratukas palies šarvą.

Neužveržkite ratuko iš karto per giliai. Tikslas – pjovimo gylį didinti kontroliuojamai, per kelis apsisukimus.

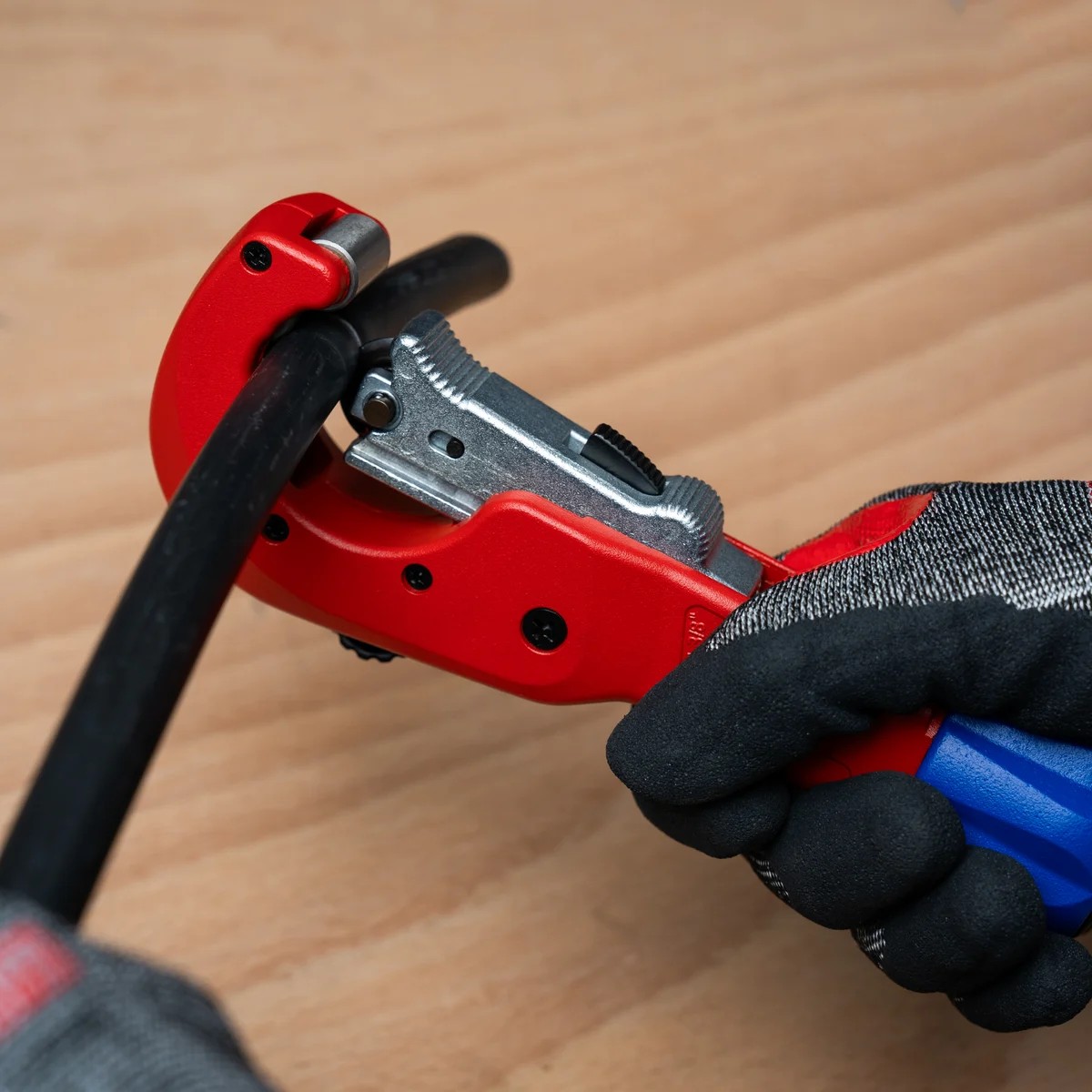

3. Sukite ir veržkite palaipsniui

KNIPEX nurodo TubiX sklandžiai sukti aplink kabelį į abi puses. Po kelių apsisukimų nustatymo rankenėlė vėl priveržiama ir pjovimas tęsiamas.

Pagal gamintojo SWA instrukciją, parodytam darbo būdui reikia maždaug 20–30 apsisukimų, tačiau tikslus skaičius priklauso nuo kabelio ir įrankio nustatymo.

4. Atlaisvinkite KNIPEX TubiX®

Kai šarvas pakankamai perpjautas, atlaisvinkite nustatymo rankenėlę ir pjovimo ratuką, tada nuimkite įrankį nuo kabelio.

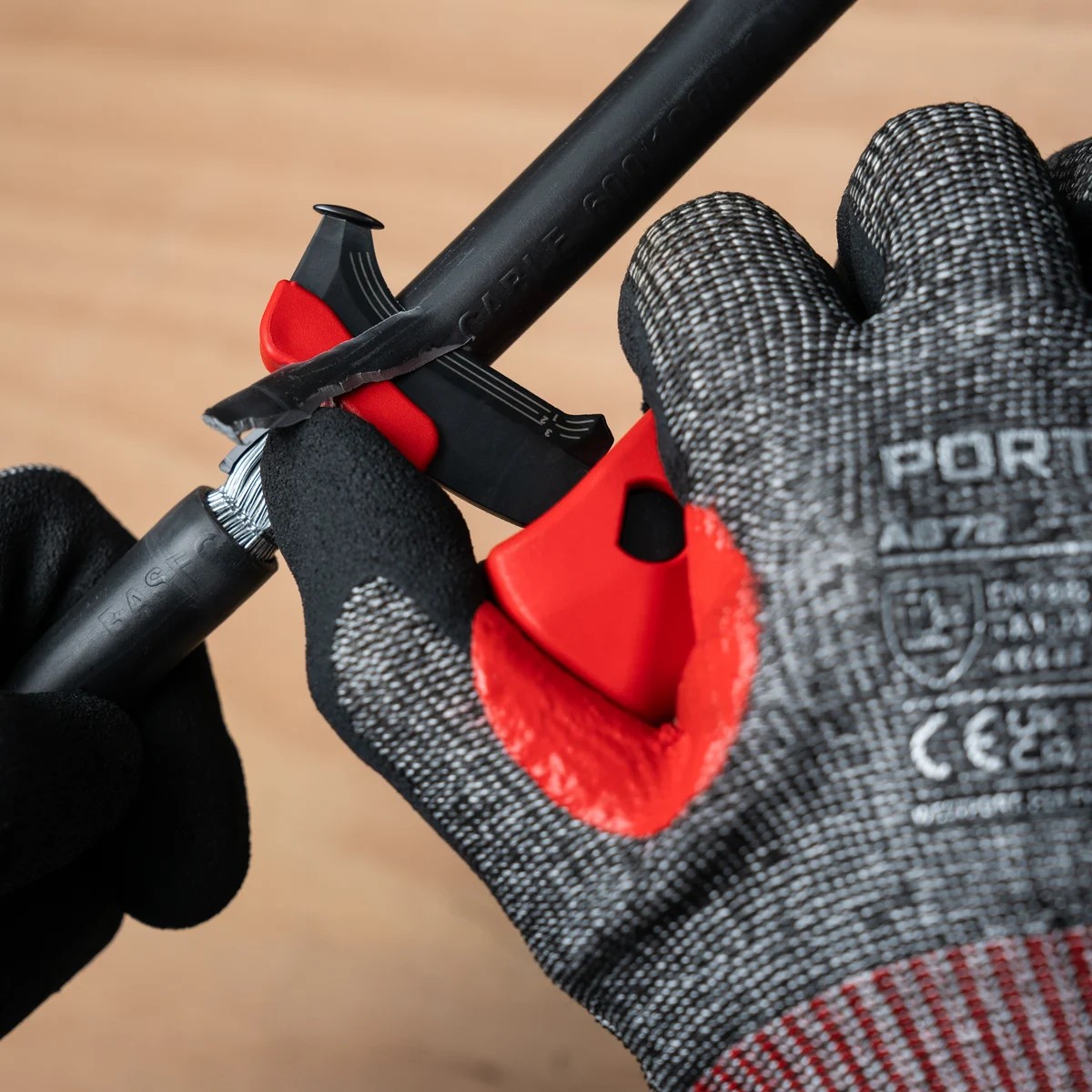

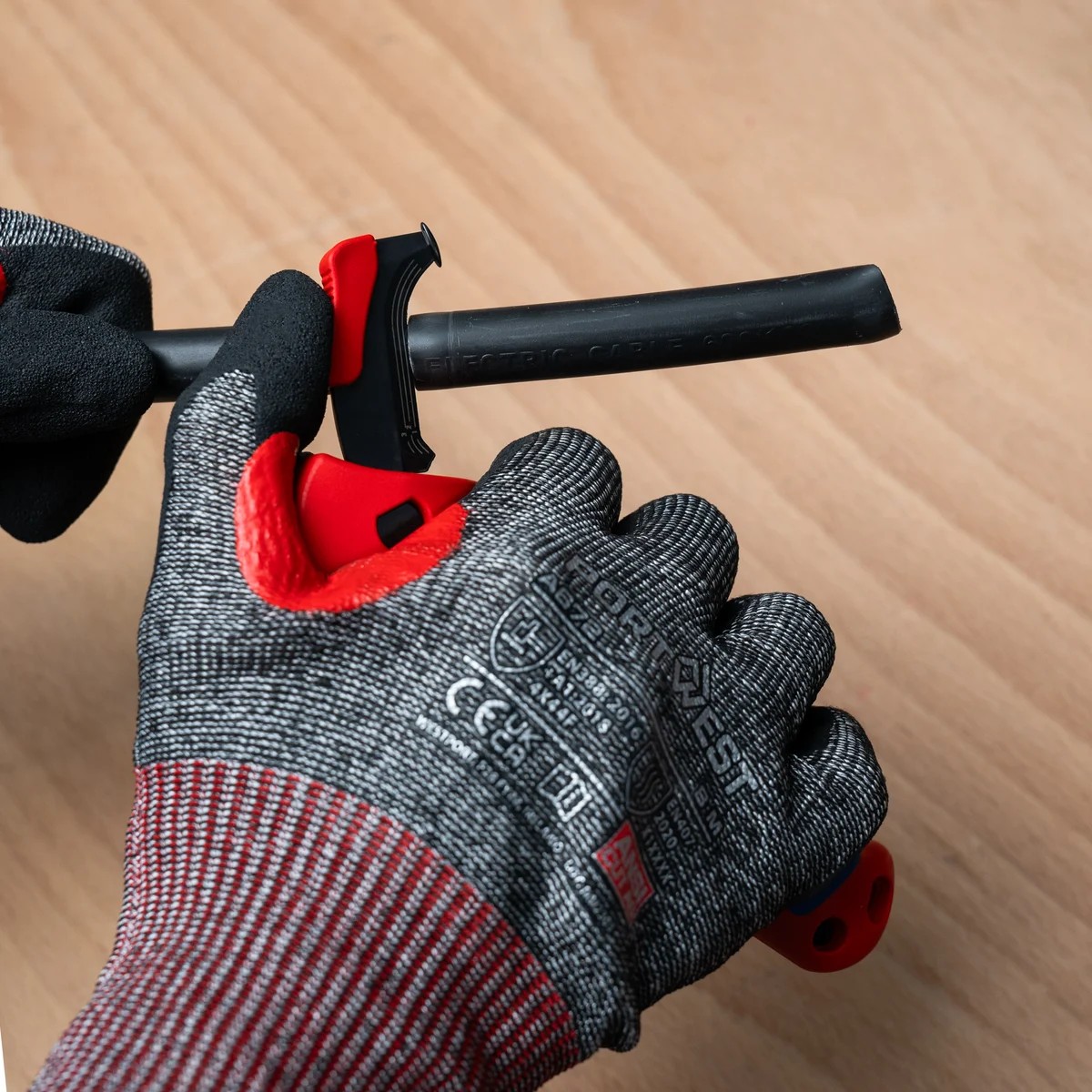

5. Atverkite išorinį apvalkalą

KNIPEX darbo eigoje likusi išorinio apvalkalo dalis atsargiai atveriama apsauginiu peiliu. Pjūvį laikykite kontroliuojamą ir venkite kreipti ašmenis į gilesnius izoliacijos sluoksnius.

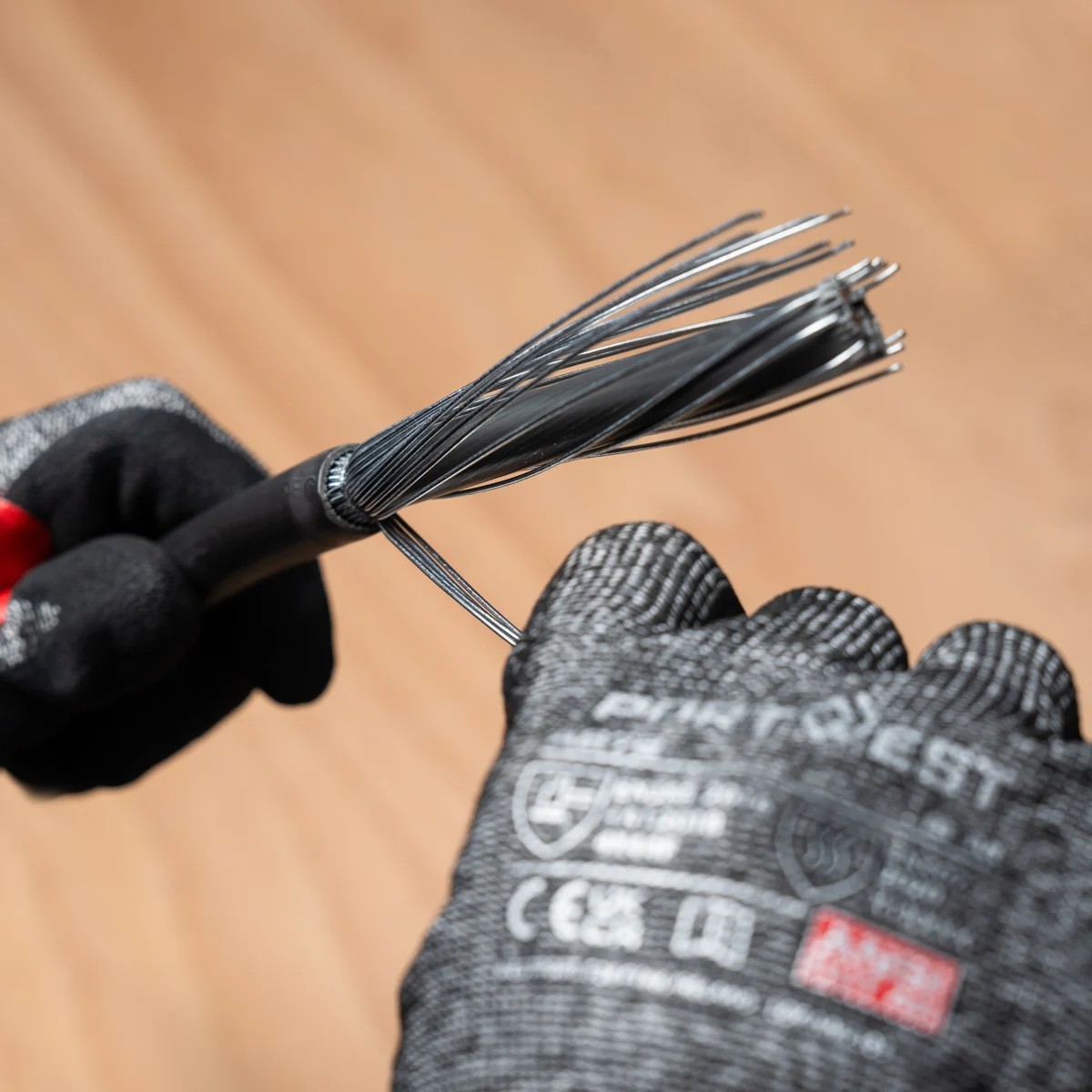

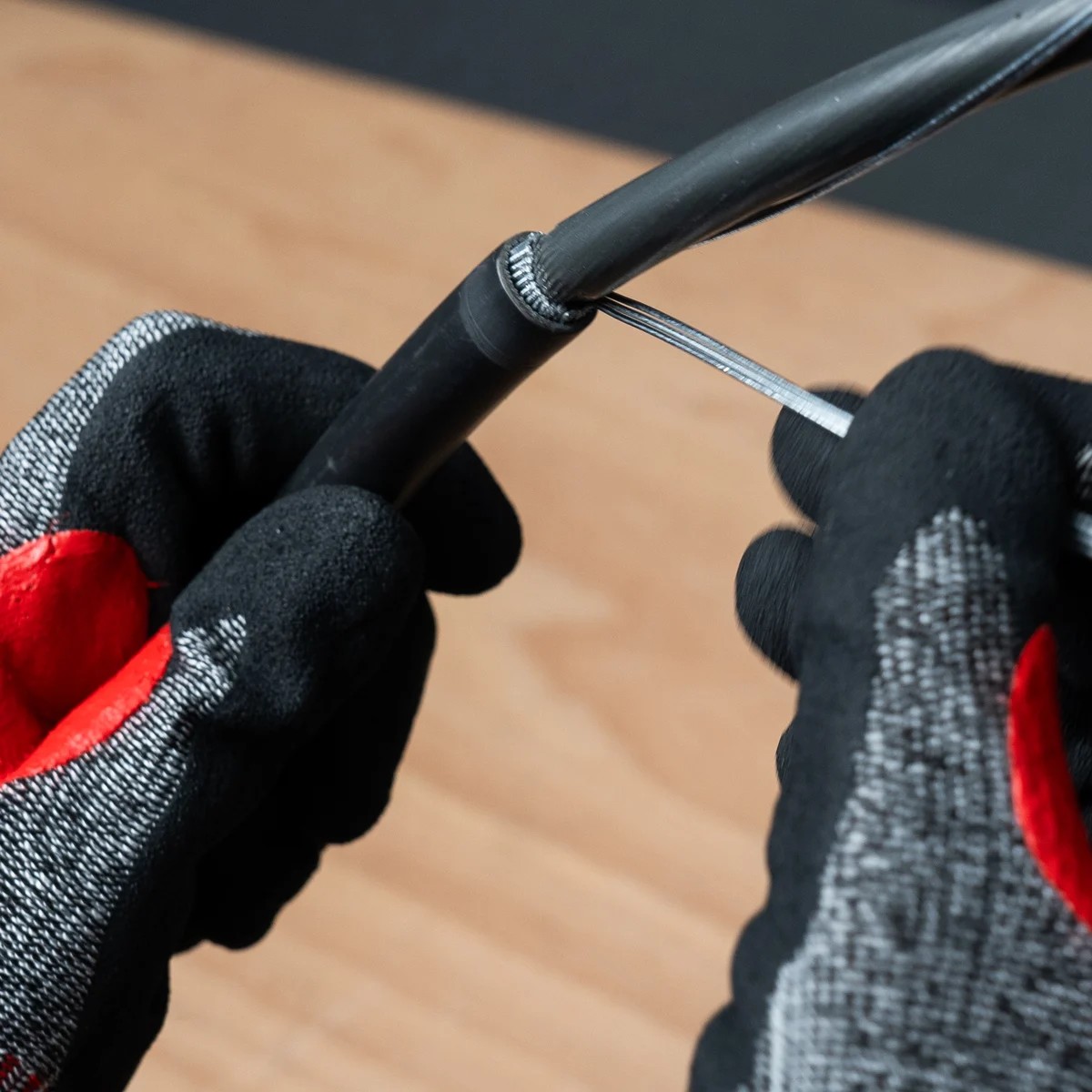

6. Pašalinkite plienines vielas

Lankstykite perpjautas šarvo vielas pirmyn ir atgal, kol jos atsiskirs ties pjūvio linija.

Po pašalinimo patikrinkite pjūvio kraštą ir vidinius izoliacijos sluoksnius. Jei izoliacija buvo pažeista, negalima tęsti darbo taip, tarsi kabelis būtų nepažeisti.

Į ką praktiškai verta atsižvelgti renkantis KNIPEX TubiX®?

TubiX nėra būtinas vien todėl, kad darbe pasitaiko SWA kabelis. Renkantis pirmiausia verta įvertinti darbo dažnumą ir tai, ar tą patį įrankį galėsite naudoti ir vamzdžių pjovimui.

Jei SWA kabelių užbaigimas yra nuolatinė darbo dalis, įrankis su reguliuojamu pjovimo ratuku padeda dirbti pakartojamai ir mažiau pasikliauti pjovimu laisva ranka. Tai gali būti svarbu, pavyzdžiui, objekte, kur tenka nuosekliai atlikti daugiau to paties tipo kabelių jungčių.

Reguliariame darbe nauda slypi ne tik vieno pjūvio atlikimo greityje. Svarbu ir tai, kad tą patį darbo būdą galima panašiai pakartoti su kitais kabeliais, o pjovimo gylį reguliuoti palaipsniui. Esant didesnei darbų apimčiai, toks geriau kontroliuojamas procesas gali padėti sumažinti laiko sąnaudas.

Jei reikia paruošti tik vieną SWA kabelį, atskiras TubiX pirkimas gali būti ne pats racionaliausias sprendimas. Esant mažam naudojimo poreikiui, prieš perkant verta įvertinti, kokių tinkamų įrankių jau turite ir ar naujas įrankis bus naudojamas ateityje.

Jei TubiX naudojamas ne tik SWA kabeliui, bet ir varinių, žalvarinių ar nerūdijančio plieno vamzdžių pjovimui, jo panaudojimo galimybės tampa platesnės. KNIPEX šias medžiagas oficialiai nurodo tarp TubiX paskirčių. KNIPEX TubiX vamzdžių pjaustytuvo panaudojimo sritys

Todėl toks įrankis gali būti labiau pagrįsta investicija elektrikui, montuotojui ar priežiūros technikui, kurio darbas apima ir kabelius, ir vamzdžius.

Renkantis taip pat verta turėti omenyje, kad TubiX nepakeičia visų įrankių, reikalingų SWA kabeliui paruošti. Kad kabelis būtų visiškai užbaigtas, vis tiek reikės tinkamų įrankių išoriniam apvalkalui ir vidiniams sluoksniams apdoroti bei konkrečiai jungčiai tinkamų priedų.

Todėl svarbiausias klausimas renkantis TubiX yra ne tik „ar juo galima nuimti SWA kabelio izoliaciją?“, bet ir „ar man šiam darbui tikrai reikia atskiro įrankio?“

KNIPEX TubiX® 90 31 02 BK geriausiai tinka naudotojui, kuris gali reguliariai taikyti šį kontroliuojamą pjovimo būdą arba tą patį įrankį naudoti ir tinkamų vamzdžių pjovimui.

Peržiūrėkite ir palyginkite visus KNIPEX rankinius įrankius Toolnest.

Dažniausiai užduodami klausimai

Ar KNIPEX TubiX tinka visiems SWA kabeliams?

Vien SWA pavadinimu vadovautis nereikėtų. Oficialus TubiX 90 31 02 vamzdžių pjovimo diapazonas yra 6–35 mm, tačiau SWA kabeliai skiriasi išoriniu skersmeniu, šarvu ir konstrukcija. KNIPEX patvirtina, kad modelis tinka SWA kabelio izoliacijos nuėmimui, tačiau įrankio nustatymą reikia pritaikyti konkrečiam kabeliui.

Ar 20–30 apsisukimų visada pakanka?

Ne. 20–30 apsisukimų yra apytikslis darbo būdas, nurodytas KNIPEX SWA instrukcijoje. Apsisukimų skaičius priklauso nuo konkretaus kabelio ir pjovimo ratuko nustatymo.

Ar TubiX apsaugo nuo vidinės izoliacijos pažeidimo?

Ne. Kontroliuojamas pjovimo ratukas padeda valdyti pjovimo gylį, tačiau netinkamai sureguliavus įrankį pažeidimas vis tiek galimas.

KNIPEX tai pat pabrėžia ir bendrose kabelių izoliacijos nuėmimo rekomendacijose: labai svarbu teisingai nustatyti pjovimo gylį, kad nebūtų pažeisti po apačia esantys laidai. Todėl nustatymą reikia atlikti palaipsniui, o po izoliacijos nuėmimo kabelį patikrinti.

Ar TubiX tinka ir vamzdžiams?

Taip. Tai pirmiausia yra vamzdžių pjaustytuvas. KNIPEX TubiX 90 31 02 skirtas 6–35 mm skersmens varinių, žalvarinių ir nerūdijančio plieno vamzdžių pjovimui, o gamintojas kaip papildomą panaudojimo sritį nurodo ir SWA kabelio izoliacijos nuėmimą.

Toolnest KNIPEX TubiX® 6–35 mm produkto puslapyje galite peržiūrėti konkretaus modelio techninius duomenis ir prieinamumą.

Santrauka

Su TubiX SWA kabelio izoliacijos nuėmimas tampa labiau kontroliuojamas, nes pjūvis atliekamas reguliuojamu pjovimo ratuku aplink visą kabelį, o ne pjaunant laisva ranka. Pats KNIPEX nurodo TubiX 90 31 02 BK kaip vieną iš įrankio panaudojimo būdų SWA kabelio izoliacijos nuėmimui.

KNIPEX TubiX® 90 31 02 labiausiai pasiteisina naudotojui, kuris SWA kabelius ruošia reguliariai arba tą patį įrankį gali naudoti ir vamzdžių pjovimui. Jei toks darbas atliekamas retai, atskiro įrankio poreikį verta vertinti pagal darbų apimtį.

Svarbiausia TubiX nelaikyti sprendimu be klaidų rizikos: pjovimo gylį reikia nustatyti pagal konkretų kabelį, o po darbo būtina patikrinti vidinius izoliacijos sluoksnius.
